精密機械部品・治工具

Precision machine parts and jigs

精密加工の新時代を担う。

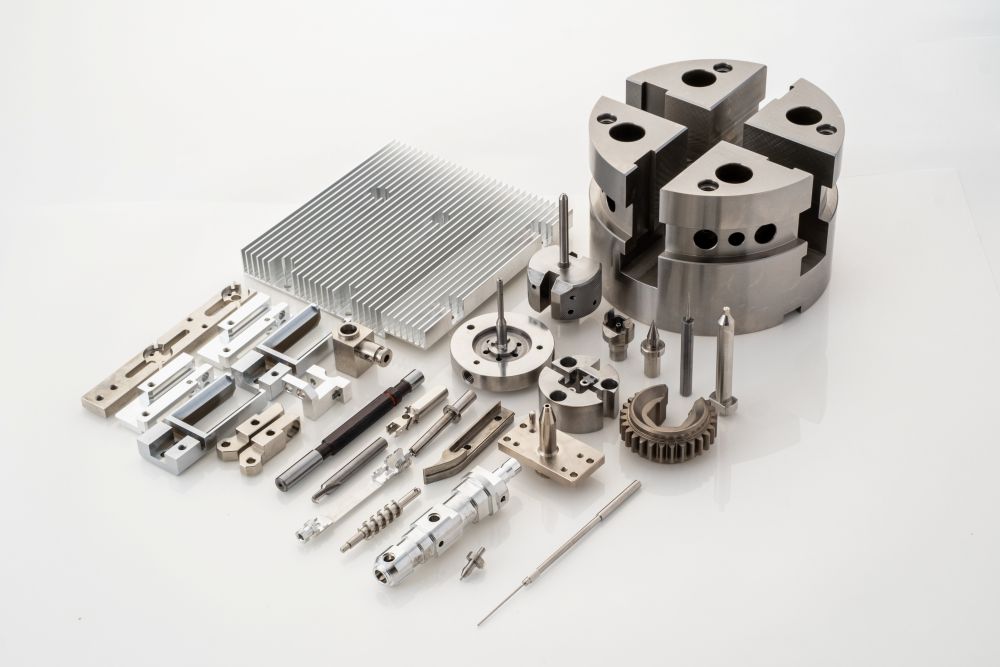

精密機械部品
自動車、建設機械、半導体装置、医療機器など
様々な分野において必要とされる治工具及び精密機械部品を製作しております。

Point.01様々な材質での加工に対応します

加工素材は金属全般で超硬、鉄、ステンレス、アルミ、真鍮、銅また難削材のタングステン、ハステロイ、チタン、インコネル、純鉄も対応致します。

Point.02ラフスケッチからでも製作します

図面が紛失している場合、ラフスケッチからでも部品加工します。
(現品からの製作も可能)

Point.03短納期・小ロットからのご注文対応

試作品や、小ロットから大量生産まで様々な要望に対応致します。
お急ぎの場合なども対応致しております。お気軽にお問合せ下さい。

加工例1

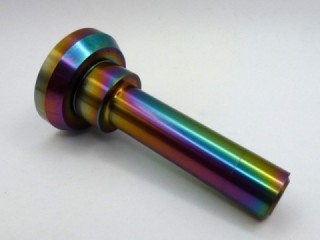

ワークガイド

材質:SKH51
表面処理:TiNコーティング
外径Φ94

真直度確認ゲージ

材質:超硬
外径Φ20
内径Φ9.990 0/-0.005
全長50L

チャック

材質:HPM1
口元内径Φ4.86

レール

材質:SUS440C
全長75L
溝部1.6
溝部磨き仕上

キャップ

材質:CAC406

ステージ

材質:超硬(超微粒子)
表面:鏡面仕上

超硬ボール測定子

材質:SKS3
超硬ボール(φ1)

先端超硬ボールろう付け
黒染め後シャンク部分研磨
(φ3.5 g6 -0.004/-0.012)

タングステン部品

右:両端45°カット手前から奥にかけてテーパー15±0.05

曲げパンチ

材質:SKD11

超硬ボール測定子

材質:S45C
超硬ボール(φ10)
先端超硬ボールろう付け
φ1.5エアー抜き

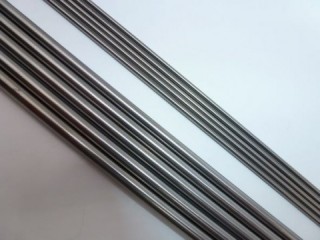

超硬丸棒

材質:超硬 φ0.5~
外径精度:±0.001
真円度:~0.0005

カーボンブラシ

材質:カーボン(先端部)
外径:φ3×L5
銅線はんだ付け

加工例2

スプロケット

材質:MCナイロン

芯出冶具

材質:SUS304

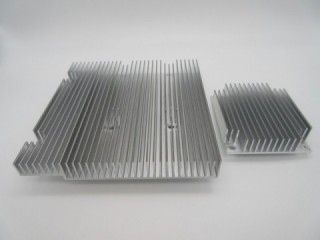

ヒートシンク

材質:A5052
切削にて加工

吸着コレット

材質:セラミック(窒化アルミ)
サイズ:20.5×20.5 φ0.35・十字溝幅0.3±0.05

アルミナ部品

材質:アルミナ(セラミック)
φ20 使用環境 800℃

超硬丸カッター

材質:超硬
φ30

クイル製作バランス取り

銀タングステン 電極

7×5×8

DLCコーティング

膜厚0.3μm
高精度が求められる場面に有効
